Williams AV IR SY11

Williams AV IR SY11 – Komplett IR+ system för assistiv lyssning

Williams AV IR SY11 är ett komplett och professionellt infrarött assistiv-lyssningssystem (IR) för större lokaler där tydlig, pålitlig och störningsfri ljuddistribution är avgörande. Systemet levereras komplett med IR-modulator, dubbla IR-emittrar, mottagare, laddstationer, hörlurar och hals-slingor för hörapparater.

IR SY11 är utvecklat för installationer där flera personer behöver kunna ta del av ljudet från exempelvis ett tal, en föreläsning, en teaterföreställning eller en gudstjänst. Systemet använder infraröd överföring i stället för radio, vilket ger en lokal och säker ljuddistribution utan beroende av radiosändningar.

Lösningen passar särskilt bra för teatrar, rättssalar, föreläsningssalar, utbildningslokaler, kyrkor, konferensanläggningar och andra större publika miljöer.

Komplett lösning för stora lokaler

IR SY11 innehåller allt som behövs för att komma igång med ett professionellt IR-baserat assistiv-lyssningssystem. Den centrala IR M1-modulatorn hanterar ljudsignalen och driver upp till fyra IR E4-emittrar.

Detta paket innehåller två IR E4-emittrar som tillsammans ger en täckning på upp till  cirka 3 345 m², vid single-channel-drift. Det gör systemet lämpligt även för större lokaler och publika utrymmen.

De fyra medföljande WIR RX22-4-mottagarna ger användarna möjlighet att välja mellan fyra tillgängliga IR-kanaler. Systemet kan dessutom byggas ut med fler mottagare när behovet ökar.

Assistiv lyssning med hörlurar och hals-slinga

För användare som behöver extra stöd för att höra ljudet levereras systemet med både professionella hörlurar och NKL 001 hals-slingor.

Hals-slingorna kan användas tillsammans med hörapparater med T-spole (telecoil) och överför ljudet direkt till hörapparaten. Detta ger en smidig lösning för personer med nedsatt hörsel och gör IR SY11 lämpligt för miljöer där tillgänglighet och assistiv lyssning är viktiga krav.

Systemet levereras även med en ADA-skylt, vilket tydliggör att lokalen erbjuder en assistiv lyssningslösning.

IR M1 – central IR-modulator

IR M1 fungerar som systemets centrala kontrollenhet. Modulatorn tar emot ljudsignalen och distribuerar den till IR-emittrarna via CAT-kabel.

Enheten är rackmonterbar i 1U och har två kombinerade XLR/TRS-ljudingångar samt två ¼"-hörlursutgångar. Den har även DSP-baserad ljudbearbetning med bland annat kompression och filter för att optimera ljudsignalen.

IR M1 erbjuder dessutom webbaserad konfiguration, automatisk avstängning av bärvåg när ingen signal finns samt en inbyggd 400 Hz testton som underlättar installation och felsökning.

IR E4 – kraftfulla IR-emittrar

De två medföljande IR E4-emittrarna står för den infraröda överföringen till mottagarna. Varje emitter har en angiven täckning på upp till 18 000 ft², vilket ger en total täckning på upp till cirka 36 000 ft² med två emittrar.

Emittrarna ansluts till IR M1 via CAT5e och kommunicerar med modulatorn via RS-485 och baseband. De kan väggmonteras med de medföljande BKT 024-fästena eller monteras tillsammans med den medföljande MLB 003 linking bar.

WIR RX22-4 – fyrkanals IR-mottagare

De fyra WIR RX22-4-mottagarna är kompakta bodypack-mottagare som bärs av användaren. Mottagaren har en fyraläges kanalväljare, volymkontroll och 3,5 mm stereo hörlursutgång.

Mottagaren stödjer fyra IR-bärfrekvenser: 2,3 MHz, 2,8 MHz, 3,3 MHz och 3,8 MHz. Den kan användas tillsammans med både hörlurar och hals-slingor.

När mottagaren inte används kan den placeras i de medföljande CHG 3502-laddstationerna för laddning.

Laddstationer för kontinuerlig tillgänglighet

Systemet levereras med två CHG 3502-laddare med plats för två mottagare eller batterier vardera. De gör det enkelt att hålla mottagarna laddade och tillgängliga för nästa användare.

IR SY11 levereras även med fyra uppladdningsbara NiMH AA-batteripar, vilket ger en komplett lösning för laddning och användning direkt ur förpackningen.

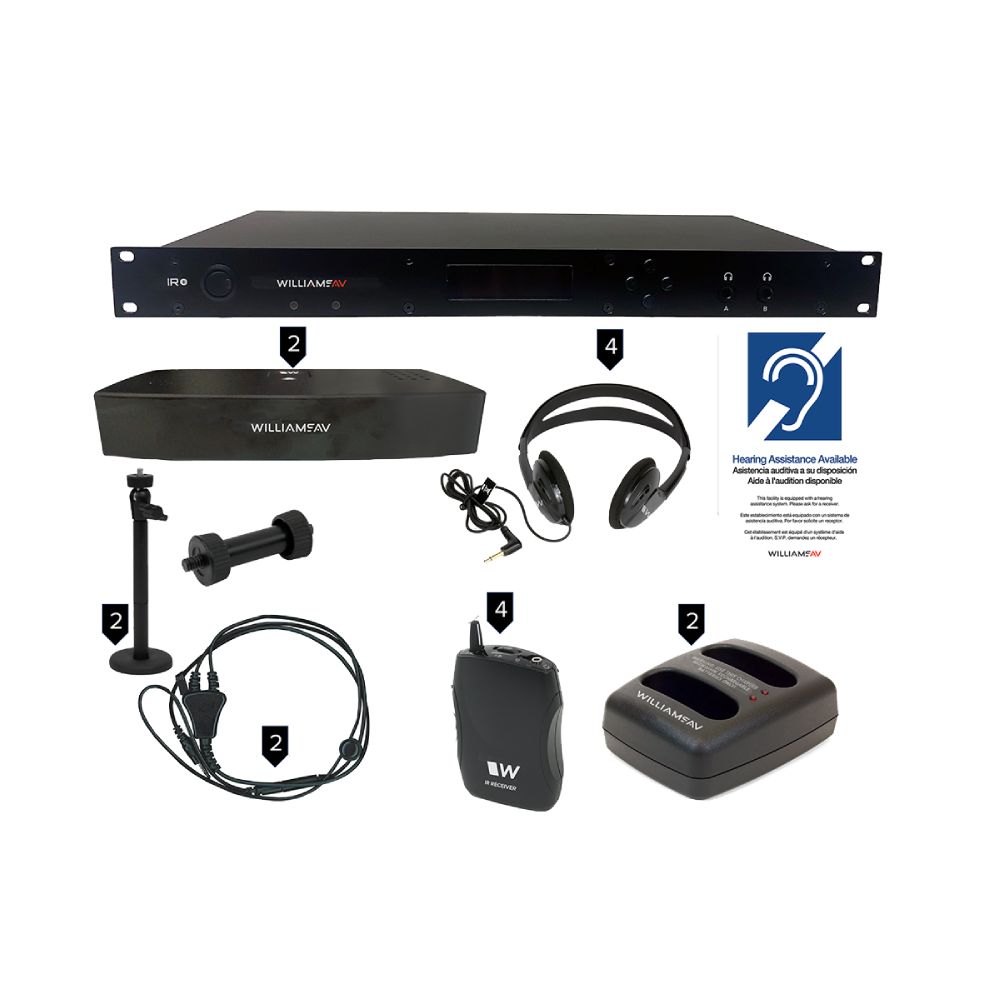

Detta ingår i Williams AV IR SY11

• 1 × IR M1 rackmonterad IR-modulator
• 2 × IR E4 IR-emittrar
• 4 × WIR RX22-4 fyrkanals IR-mottagare med lanyard
• 2 × CHG 3502 tvåplatsladdare
• 2 × NKL 001 hals-slingor för hörapparater
• 4 × HED 021 professionella hörlurar
• 4 × BAT 026-2 uppladdningsbara NiMH AA-batteripar
• 1 × MLB 003 linking bar för dubbel emittermontering
• 2 × BKT 024 väggfästen för IR-emittrar
• 1 × IDP 008 ADA-skylt

Användningsområden

• Teatrar och scenlokaler
• Kyrkor och gudstjänstlokaler
• Rättssalar
• Föreläsningssalar
• Universitet och utbildningslokaler
• Konferensanläggningar
• Kultur- och samlingslokaler
• Publika lokaler med krav på assistiv lyssning
• Lokaler där säker och lokal ljuddistribution är viktig

Fördelar med Williams AV IR SY11

• Komplett system: Allt som behövs för att installera ett professionellt IR-baserat assistiv-lyssningssystem.
• Stor täckning: Två IR E4-emittrar ger upp till cirka 3 345 m² täckning vid single-channel-drift.
• Assistiv lyssning: Hals-slingor för hörapparater med T-spole samt hörlurar ingår.
• Infraröd överföring: Lokal ljuddistribution utan radiofrekvens.
• Utbyggbart: Systemet kan kompletteras med fler mottagare vid behov.
• Professionell installation: Rackmonterbar modulator och väggmonterbara IR-emittrar.
• Enkel hantering: Dubbla laddstationer och uppladdningsbara batterier ingår.
• ADA-kompatibel lösning: Hals-slingor och ADA-skylt ingår.
