Simply Pro Series CAT7A/7/6A STP

SIMPLY PRO S45-1755P – Cat6A/Cat7/Cat7A 10G skärmad RJ45-kontakt

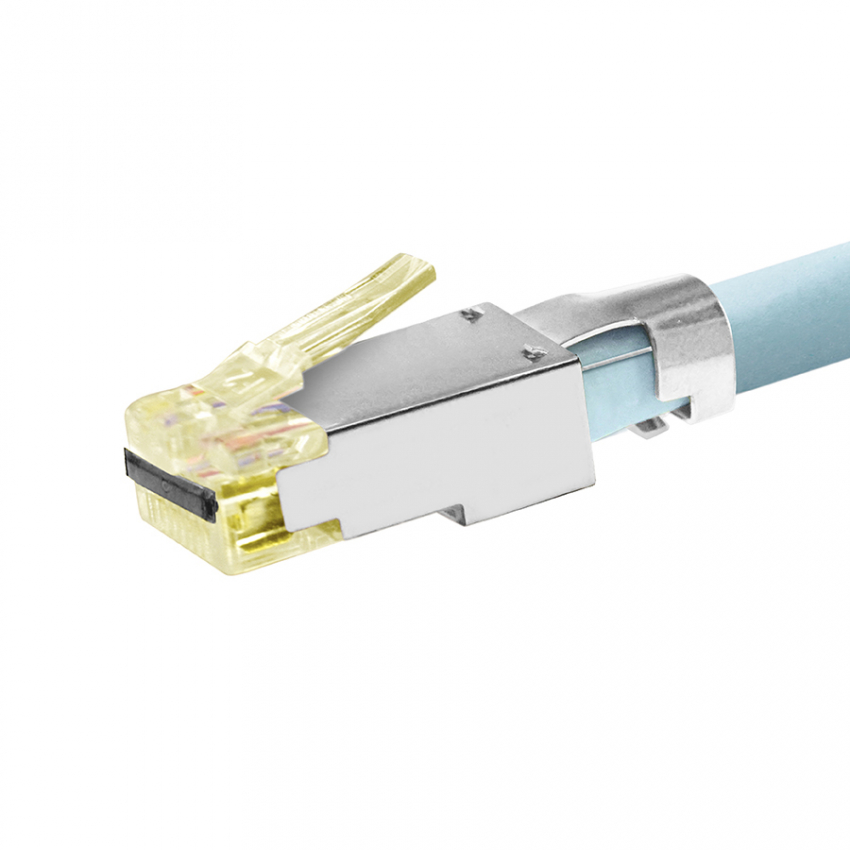

SIMPLY PRO S45-1755P är en professionell skärmad Pass-Through RJ45-kontakt med extern jord, utvecklad för högpresterande 10G-nätverk. Kontakten är särskilt framtagen för skärmade Cat6A, Cat7 och Cat7A-kablar, men är även kompatibel med större skärmade Cat6-kablar.

ProSeries för 10G-nätverk

S45-1755P är en del av Simply45 ProSeries och kombinerar Pass-Through-teknik med Simply45:s patenterade Cap45® och Bar45®. Konstruktionen är utvecklad för att förenkla termineringen samtidigt som den ger förbättrad signalintegritet och crosstalk-prestanda vid 10GBase-T-installationer.

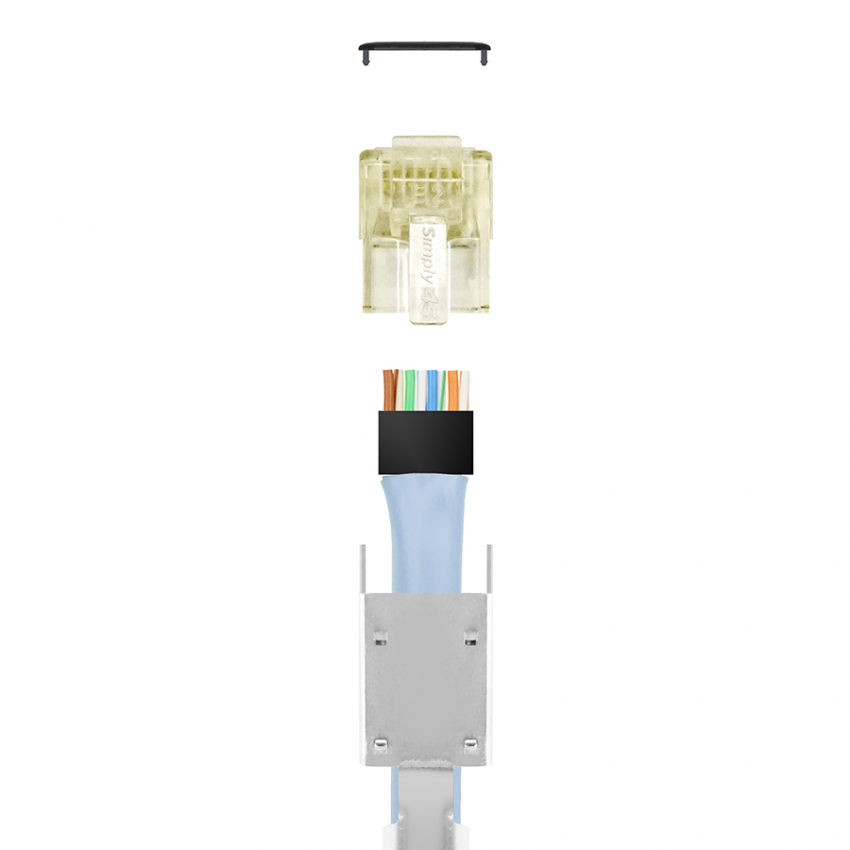

Den tvådelade konstruktionen med separat metallskärm gör det möjligt att föra in större kablar längre in i kontakten. Detta minskar längden på de otvinnade ledarna inne i kontakten och bidrar till bättre överföringsegenskaper.

För skärmade Cat6A-, Cat7- och Cat7A-kablar

S45-1755P är specificerad för skärmade 10G LAN-kablar och rekommenderas för Cat6A, Cat7 och Cat7A med bland annat S/FTP, U/FTP, F/FTP och F/UTP-konstruktioner. Den kan även användas med större skärmade Cat6 F/UTP-kablar.

Kontakten är avsedd för 23 AWG solid ledare med en ledardiameter på 1,15–1,35 mm och klarar en maximal kabeldiameter på 8,0 mm.

Cap45® och Bar45®

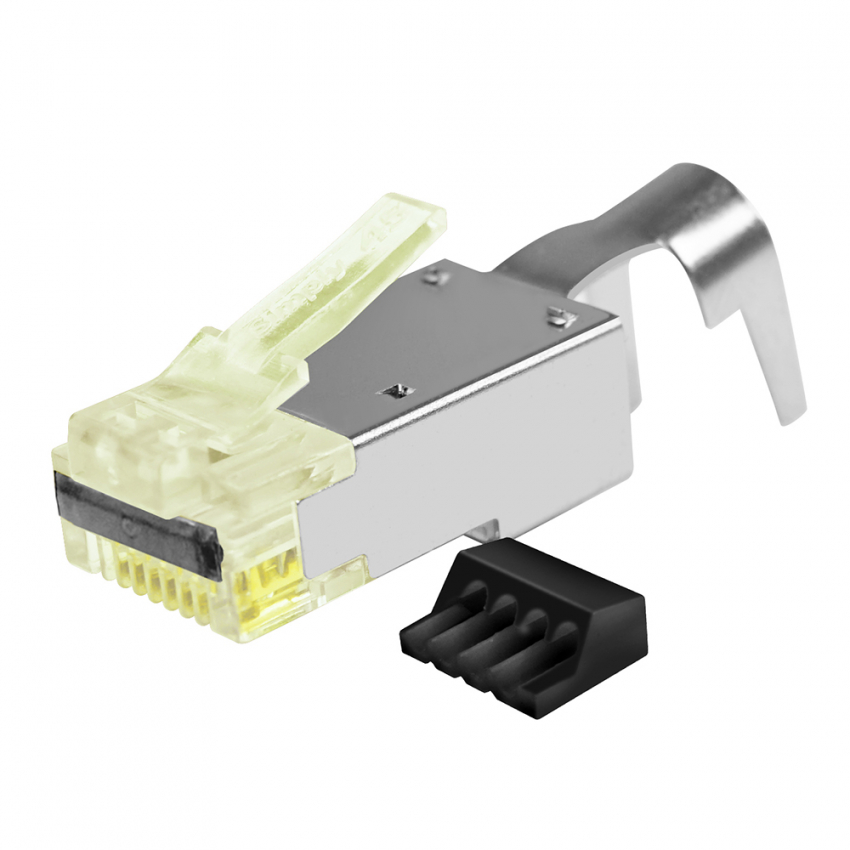

Den medföljande Bar45®-laststången hjälper till att hålla ledarna korrekt positionerade och minskar längden på otvinnade ledare inne i kontakten. Detta bidrar till bättre signalintegritet och förbättrad crosstalk-prestanda.

Cap45® fungerar som en isolerande kapsling över de avklippta ledarändarna på kontaktens framsida. Den minskar risken för elektrisk kortslutning i RJ45-uttaget som kan uppstå om ledarna inte har kapats helt korrekt.

Trepolig kontakt för PoE

S45-1755P använder Simply45:s 3-prong-kontakter med tre kontaktpunkter mot varje ledare. Kontaktstiften är tillverkade av fosforbrons och har 50 µin 24-karats guldplätering på kontaktytan över ett nickelpläterat skikt.

Kontakten är PoE/PoH Rated och lämpad för installationer där Power over Ethernet kan förekomma.

Egenskaper

• ProSeries Pass-Through RJ45-kontakt
• Skärmad med extern jord
• För Cat6A, Cat7 och Cat7A
• Även lämplig för större skärmade Cat6-kablar
• Stöd för 10GBase-T
• IEEE 802.3 10GBase-T-kompatibel
• Patenterad Cap45®-isolationskapsling
• Bar45®-laststång för förbättrad signalintegritet
• High/Low staggered wire insertion
• För 23 AWG solid ledare
• Ledardiameter 1,15–1,35 mm
• Max. kabeldiameter 8,0 mm
• 3-prong kontaktstift
• 50 µin 24-karats guldplätering på kontaktytan
• PoE/PoH Rated
• UL94 V0 Commercial Rated
• UL & cUL Listed
• HDBaseT Approved
• Livstidsgaranti enligt Simply45:s villkor
• Gul färgton för enkel identifiering

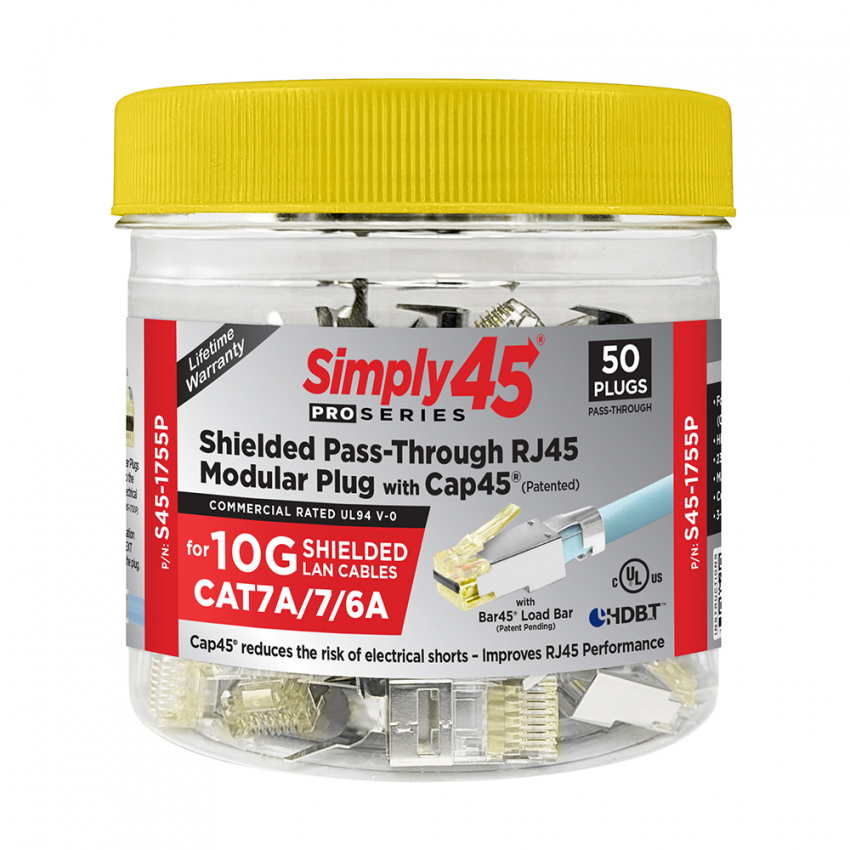

• Levereras i burk om 50 st

Kompatibla kabelkonstruktioner

S45-1755P är utvecklad för större skärmade LAN-kablar och kan användas med flera olika kabelkonstruktioner, bland annat S/FTP, U/FTP, F/FTP och F/UTP. Den är särskilt lämpad för Cat6A, Cat7 och Cat7A samt större skärmade Cat6 F/UTP-kablar.

För professionella nätverks-, AV- och PoE-installationer

SIMPLY PRO S45-1755P är ett högpresterande val för professionella installationer där skärmade 10G-nätverk används. Kombinationen av Pass-Through-design, Bar45® och Cap45® gör termineringen enklare samtidigt som konstruktionen är optimerad för hög signalintegritet.

Kontakten passar särskilt bra för installationer inom professionell AV, datanätverk, PoE och HDBaseT där hög överföringsprestanda och tillförlitlig terminering är viktigt.
